産品概述：
電動機的外殼防護等級為IP44，接線盒為IP54； 電動機的冷卻方式：112及132機座為IC0041，160至250機座号為IC0141； 電動機的結構及安裝型式（見下表）

安裝及安裝形式	代号	制造範圍（機座号）
	1M1001	112～160
	1M1003	180～250
	1M1002	112～160
	1M1004	180～2850

電動機額定功率、基準工作制時的速比、轉子轉動慣量（Jm）與機座号的對應關系（見下表）：

機  座  号	同  步  轉  速r/min
	1500/375	1500/250	1500/375	750/300	Jm Kg.m2
	功      率     kW
112M	—	—	0.75/0.2	—	0.022
132M1	—	—	2.2/0.55	—	0.056
160M1	—	—	3.7/1.0	—	0.114
160M2	5.5/1.5	—	5.5/1.5	—	0.143
160L	7.5/2.0	—	7.5/2.0	—	0.192
180L	11/3.0	—	11/3.0	—	0.352
200L	—	11/1.5	—	11/3.7	0.622
225M	—	15/2.2	—	15/4.5	0.820
250M	—	22/3.0	—	22/6.3	1.432

電動機的基準工作制:高速為S3 25%，低速為S3 15%（即工作制為S3、基準負載持續率分别為25%、15%、每一工作周期為10min）； 電動機的額定頻率為50Hz，額定電壓為380V。

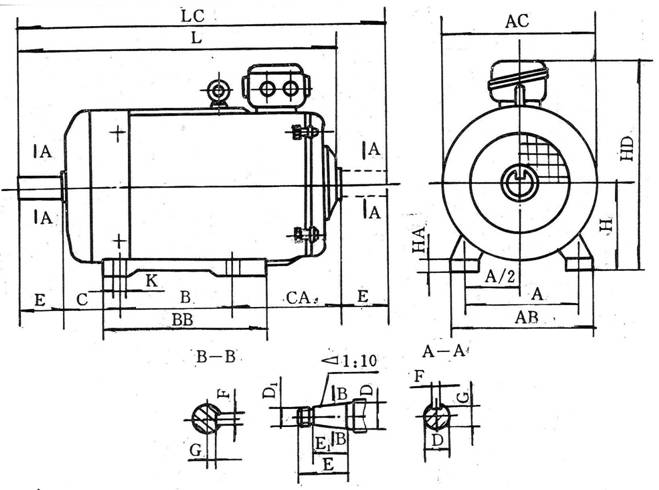

安裝及外型尺寸：

機座号	安裝尺寸																						外形尺寸
	A	A/2		B	C		D		D1	E		E1		F		G		H		CA	K		AB	AC	BB	HA	HD	L	LC
	基本 尺寸	基本 尺寸	極限 偏差	基本 尺寸	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本尺寸	極限偏差	基本尺寸	極限偏差	基本尺寸	基本尺寸	極限 偏差
112M	190	98	±0.5	140	70	±2.0	32	+0.018 +0.002	﹣	80	±0.37	﹣	﹣	10	0 -0.036	27	0 -0.20	112	0 -0.5	135	12	+0.42 0	250	245	235	18	335	420	505
132M	216	108		178	89		38									33		132		150			275	285	260	20	365	495	577
160M	254	127	±0.75	210	108	±3.0	48			110	±0.43			14	0 -0.043	42.5		160		180	15		320	325	290	25	425	608	718
160L				254																					335			650	762
180L	279	139.5		279	121		55	+0.046 0	M36×3			82	0 -0.46			19.9		180					360	360	380		465	685	800
200L	318	159		305	133		60		M42×3	140	±0.5	105		16		21.4		200		210	19	+0.52 0	405	405	400	28	510	780	928
225M	356	178		311	149	±4.0	65									23.9		225		258			455	430	410		545	850	998
250M	406	203	±1.00	349	168		70		M48×3					18		25.4		250		295	24		515	480	510	30	605	935	1092
