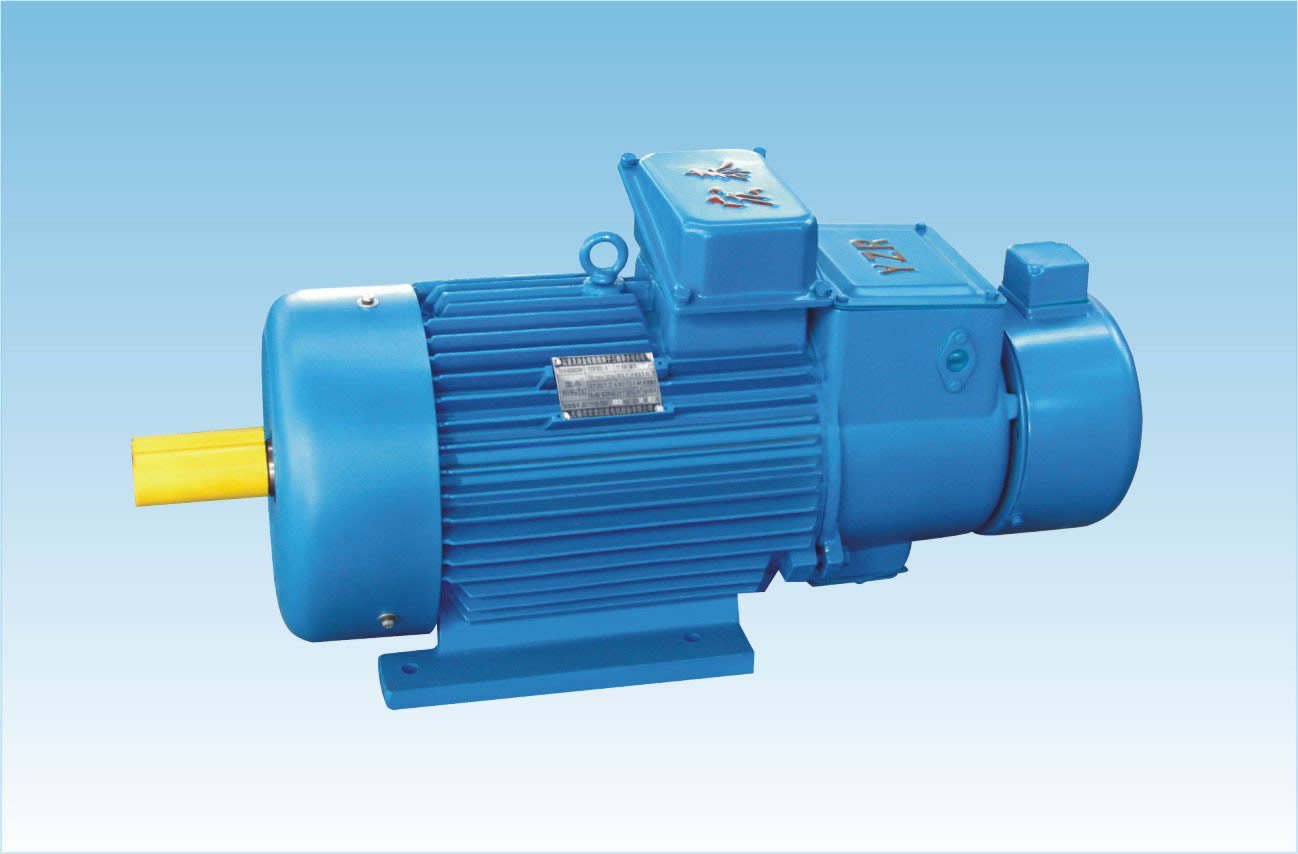

YZRE電磁制動起重冶金電機

産品概述：
YZRE系列起重及冶金用電磁制動三相異步電動機是YZRE系列電機的派生産品，是在YZR電機的基礎上增加一個直流電磁制動器面組成，根據用戶要求也可以用交流電磁制動器組成。具有過載能力在、制動可可靠、制動力矩可調、結構緊湊、控制方便、使用維護簡單等特點。适用于要求頻繁起動、快速制動、準确定位、斷續運轉的起重及冶金機械設備上。
電動機的額定電壓為380V、額定頻率為50Hz、電磁制動器勵磁電壓為直流170V。

技(jì )術數據：
YZRE電動機技(jì )術數據見下表：

機座号	同步轉速									額定靜态制動力矩
	1500r/min			1000r/min			750r/min
	功率 KW	Jm kg.m2	轉子繞阻開路電壓V	功率 KW	Jm kg.m2	轉子繞阻開路電壓V	功率 KW	Jm kg.m2	轉子繞阻開路電壓V
112M1	0.75	0.031	100	-	-	-	-	-		15
112M2	1.5	0.033	100	-	-	-	-	-		15
112M3	2.2	0.035	132	1.5	0.04	100	-	-		15
132M1	3.7	0.07	187	2.2	0.07	132	-	-		30
132M2	5.5	0.08	139	3.7	0.08	185	-	-		45
160M1	7.5	0.15	185	5.5	0.12	138	-	-		75
160M2	11	0.18	252	7.5	0.15	185	-	-		110
160L	15	0.22	218	11	0.20	200	7.5	0.2	205	150
180L	22	0.40	250	15	0.39	218	11	0.39	172	200
200L	-	-	-	22	0.67	200	15	0.67	178	300
225M	-	-	-	30	0.84	250	22	0.82	232	450
250M1	-	-	-	37	1.52	250	30	1.57	272	750
250M2	-	-	-	45	1.78	290	37	1.77	335	750

安裝及外型尺寸：
安裝尺寸可以參考YZR、YZ系列電機。

YZRE系列安裝及外型尺寸

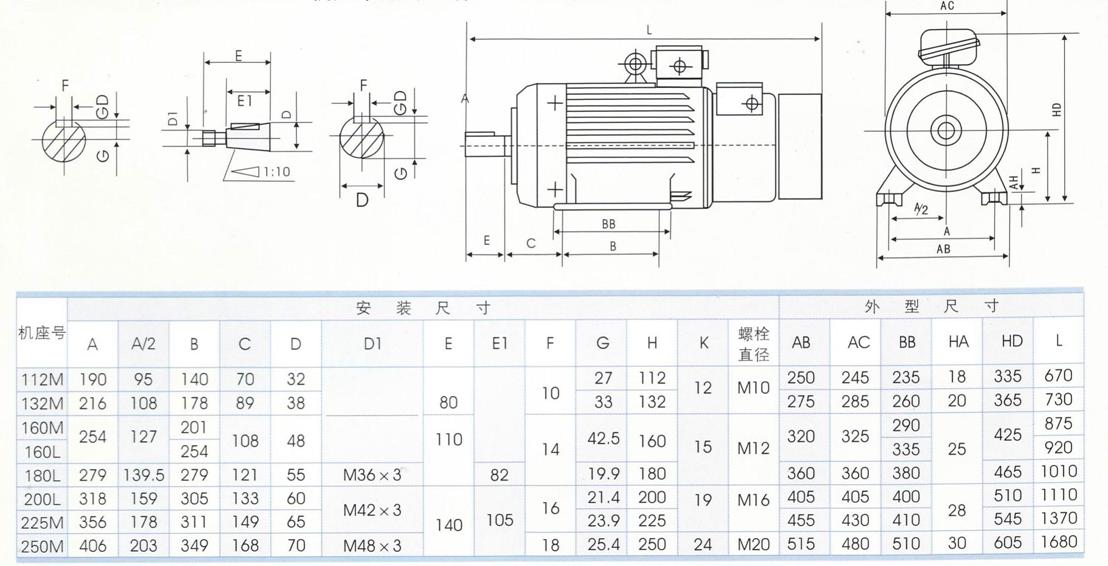

（1） YZRE系列IM1001、IM1003卧式安裝、機座帶底腳、端蓋上無凸緣的電動機

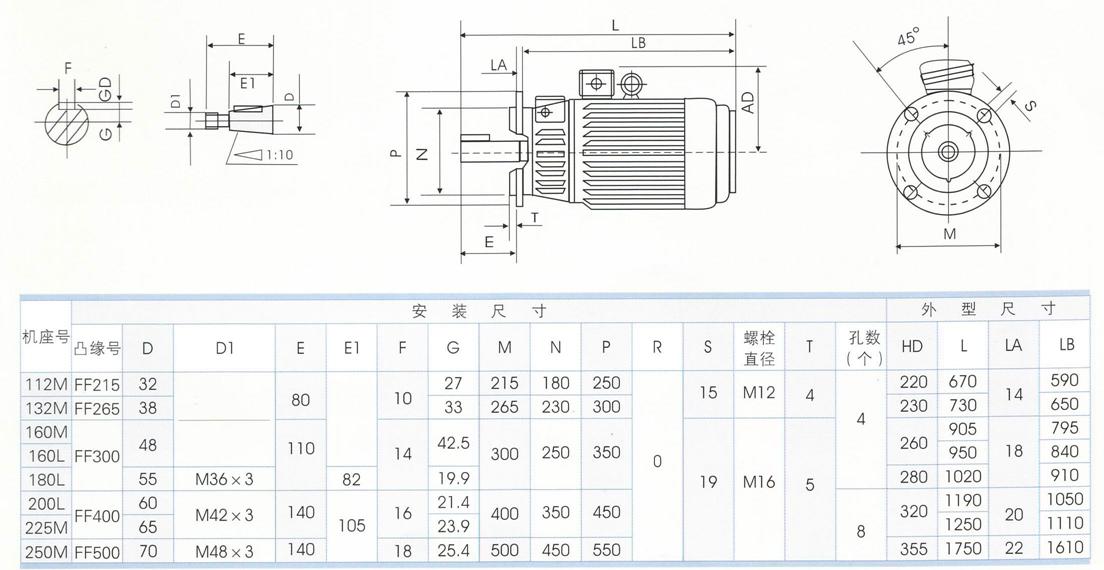

（2） YZRE系列IM3001、IM3003、IM3011、IM3013立式安裝、機座不帶底腳、端蓋上有凸緣的電動機
