YG 輥道電機

産品概述：

我廠生産的YG系列（H100-200）是在JG2系列的基礎上，參考ABB公司的RM系列改進設計而成的新一代高可靠性輥道電機，它具有體積小、重量輕、性能好、使用可靠、維修方便等優點。并增加了軸承潤滑脂在補給裝置，采用了耐高溫潤滑劑，加強了機械強度，其綜合技(jì )術經濟指标達到國内先進水平，與ABB公司RM系列輥道電機相當。
YG系列輥道電機能夠在頻繁起制動、正反轉、反接制動等沖擊性載荷和高溫、多灰塵環境的惡劣條件下連續工作，具有較高的過載能力，為軋鋼廠工作輥道和運輸的專用電機，也可應用于其它機械設備上。
型号說明：

技(jì )術參數：
　　YG系列輥道電機和額定電壓為380V，額定頻率為50Hz，Y接法，絕緣等級為H級，防護等級為IP54，安裝形式為B3、B5、B35、冷卻方式為IC0041，電動機可以滿壓直接啓動。
　　YG系列輥道電機能在5－70Hz範圍内正常工作，但其主要性能指标不同于該樣本中規定的保證值。
YG系列輥道電機分為兩種類型：
　　YGa主要用于工作輥道，工作制為S5 40%。
　　YGb主要用于傳輸輥道，工作制為S1。

機座号	極數	YGa			YGb
機座号	極數	堵轉轉矩（N.m）	堵轉電流（A）	動态常數（kg·m2/h）	功率	堵轉轉矩（N.m）
112L1	4	22	13	90	1.2	18
112L2	4	32	17	130	1.8	28
112L1	6	20	8	205	0.85	17
112L2	6	30	11	280	1.25	25
132M1	6	48	18	300	1.8	42
132M2	6	63	24	375	2.4	56
160S1	6	90	27	490	3.2	80
160S2	6	120	35	640	4.2	105
160L1	6	160	47	930	5.6	140
160L2	6	200	64	1150	7.1	190
112L1	8	17	5.8	335	0.5	15
112L2	8	28	9	470	0.85	24
132M1	8	38	12	510	1.25	32
132M2	8	53	17	640	1.8	48
160S1	8	80	24	700	2.5	71
160S2	8	110	32	950	3.4	100
160L1	8	150	40	1160	4.5	135
160L2	8	200	52	1380	5.6	180
180L1	8	250	62	1540	6.7	210
180L2	8	300	73	1760	8.0	250
112L1	10	16	4.5	490	0.36	13
112L2	10	25	7.5	660	0.53	20
132M1	10	36	9	740	0.85	30
132M2	10	48	12	930	1.25	45
160S1	10	71	17	1150	1.8	60
160S2	10	100	23	1380	2.4	80
160L1	10	140	31	1760	3.2	120
160S2	10	190	39	2120	4.2	160
180L1	10	230	45	2350	5.3	200
180	10	280	56	2690	6.3	250
200	10	380	73	3050	7.1	320
200	10	450	90	3530	9	400
225	10	600	122	3550	11	500
225	10	750	145	4050	14	630
112	12	13	3	660	0.30	12
112	12	20	5	990	0.45	18
132	12	30	7.5	1050	0.63	26
132	12	42	11	1300	0.95	38
160	12	60	14	1550	1.3	53
160	12	90	19	1910	1.8	80
160	12	125	23	2400	2.6	110
160	12	170	32	2880	3.4	150
180	12	220	37	3340	4.2	200
180	12	280	47	3860	5.3	260
200	12	380	60	4290	6.3	320
200	12	450	72	5040	8.0	400
225	12	600	95	5050	9	500
225	12	750	125	5710	11	630
132	16	26	5.3	1910	0.36	22
132	16	36	7	2120	0.53	30
160	16	48	9.5	2500	0.71	42
160	16	71	13	3050	1.0	60
160	16	100	18	3990	1.5	80
160	16	125	21	4640	2.0	110
180	16	160	26	5270	2.5	150
180	16	210	32	6260	3.2	190
200	16	300	48	7100	4.2	250
200	16	400	60	8100	5.3	340
225	16	530	80	8310	6.7	450
225	16	670	100	9460	8.5	600
180	20	15	15	7850	1.0	90
180	20	150	21	8750	1.4	130
200	20	210	32	9750	2.2	180
200	20	300	46	11150	3.2	260
225	20	400	63	11760	4.2	340
225	20	530	76	1330	5.6	450

注：S、M、L後面的數字1.2分别代表同機座号的兩種鐵芯長度

安裝及外型尺寸:

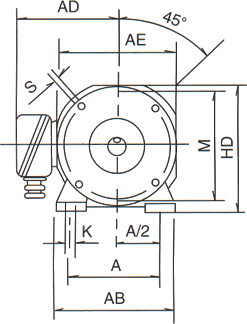

1 B3型（機座帶底腳、端蓋無凸緣）電動機

機座号	極數	安裝尺寸										外形尺寸
機座号	極數	A	A/2	B	C	D	E	F	G	H	K	AB	AE	AD	HD	L
YG112L	4.6.8.10.12	190	95	159	70	32k6	80	10	27	112	12	235	240	205	240	445
YG132M	6.8.10.12.16	216	108	178	89	38k6	80	10	33	132	12	265	265	220	265	495
YG160S	8.10.12.16	254	127	178	108	48k6	110	14	42.5	160	15	315	315	250	320	570
YG160L	8.10.12.16	254	127	254	108	48k6		14	42.5	160		315	315	250	320	690
YG180L	8.10.12.16.20	279	139.5	279	121	55m6		16	49	180		360	360	295	365	730
YG200L	10.12.16.20	318	159	305	133	65m6	140	18	58	200	19	415	415	320	415	780
YG225M	10.12.16.20	356	178	311	149	75m6	140	20	67.5	225	19	470	470	335	465	835

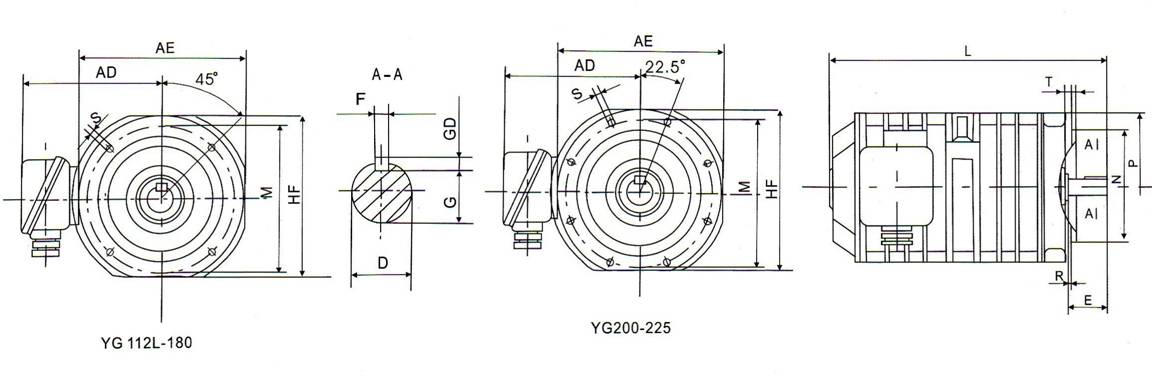

2 B5型（機座不帶底腳、端蓋有凸緣）電動機

機座号	極數	安裝尺寸											外形尺寸
機座号	極數	D	E	F	G	M	N	P	R	S	T	凸緣孔數	AE	AD	HF	L
YG112L	4.6.8.10.12	32k6	80	10	27	215	180js6	250	0	15	4	4	240	205	240	445
YG132M	6.8.10.12.16	38k6	80	10	33	265	230js6	300		15	4		265	220	285	495
YG160S	8.10.12.16	48k6	110	14	42.5	300	250js6	350		19	5		315	250		570
YG160L	8.10.12.16	48k6		14	42.5								315	250		690
YG180L	8.10.12.16.20	55m6		16	49								360	295	355	730
YG200L	10.12.16.20	65m6	140	18	58	400	350js6	450				8	415	320	450	780
YG225M	10.12.16.20	75m6	140	20	67.5	400	350js6	450				8	470	335	465	835

3 B35型（機座帶底腳、端蓋有凸緣）電動機

機座号	極數	安裝尺寸																	外形尺寸
機座号	極數	A	A/2	B	C	D	E	F	G	H	K	M	N	P	R	S	T	凸緣孔數	AB	AE	AD	HD	L
YG112L	4.6.8.10.12	190	95	159	70	32k6	80	10	27	112	12	215	180js6	250	0	15	4	4	235	240	205	240	445
YG132M	6.8.10.12.16	216	108	178	89	38k6	80	10	33	132	12	265	230js6	300		15	4		265	265	220	290	495
YG160S	8.10.12.16	254	127	178	108	48k6	110	14	42.5	160	15	300	250js6	350		19	5		315	315	250	345	570
YG160L	8.10.12.16	254	127	254	108	48k6		14	42.5	160									315	315	250	345	690
YG180L	8.10.12.16.20	279	139.5	279	121	55m6		16	49	180									360	360	295	365	730
YG200L	10.12.16.20	318	159	305	133	65m6	140	18	58	200	19	400	350js6	450				8	415	415	320	430	780
YG225M	10.12.16.20	356	178	311	149	75m6	140	20	67.5	225	19	400	350js6	450				8	470	470	335	465	835
