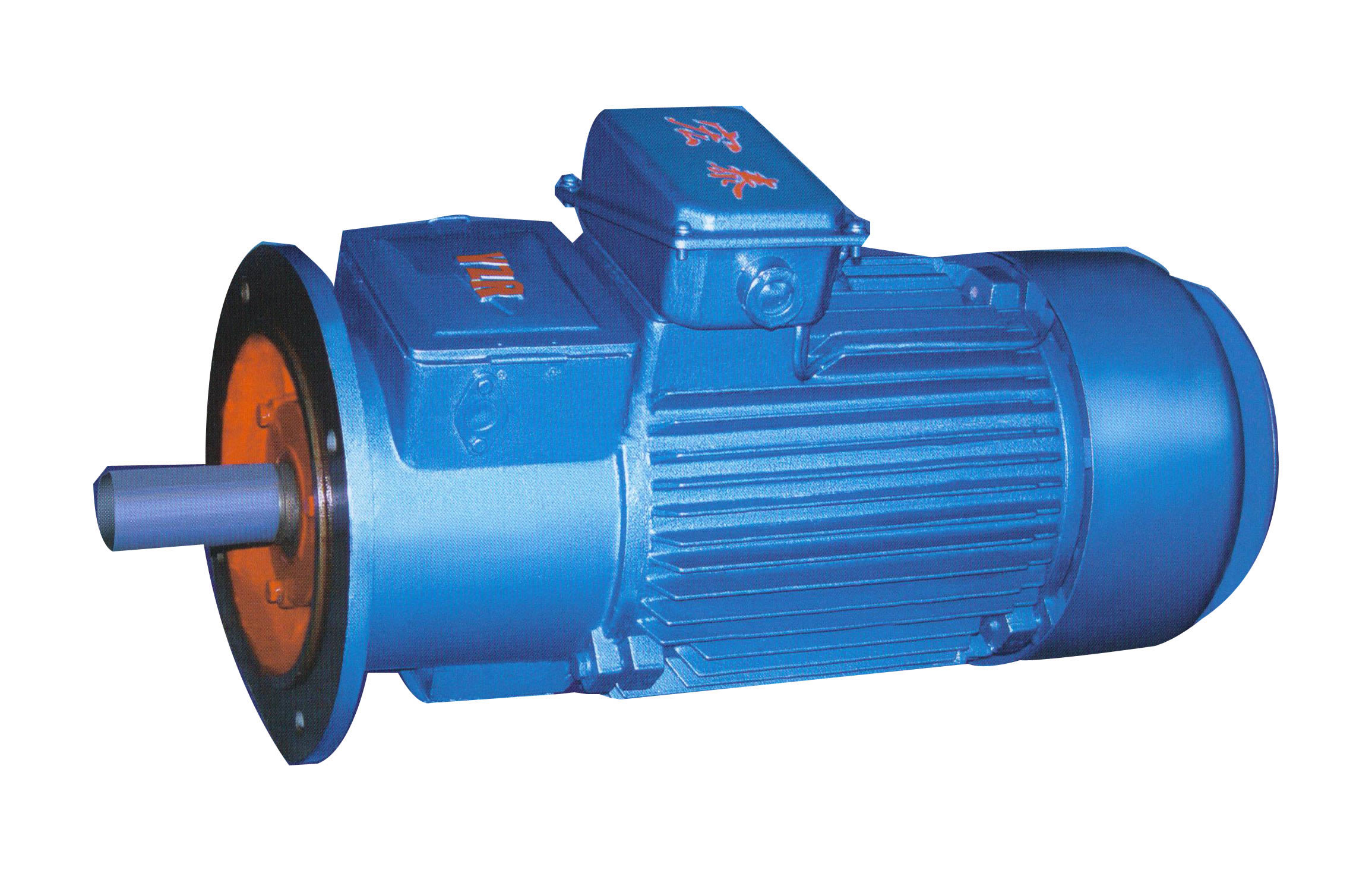

YZE電磁制動起重冶金電機

産品概述：
YZE系列起重及冶金用電磁制動三相異步電動機是YZE系列電機的派生産品，是在YZ電機的基礎上增加一個直流電磁制動器面組成，根據用戶要求也可以用交流電磁制動器組成。具有過載能力在、制動可可靠、制動力矩可調、結構緊湊、控制方便、使用維護簡單等特點。适用于要求頻繁起動、快速制動、準确定位、斷續運轉的起重及冶金機械設備上。
電動機的額定電壓為380V、額定頻率為50Hz、電磁制動器勵磁電壓為直流170V。

技(jì )術數據：
YZE電動機技(jì )術數據見下表：

機座号	同步轉速						額定靜态制動力矩
	1500r/min		1000r/min		750r/min
	功率 KW	Jm kg.m2	功率 KW	Jm kg.m2	功率 KW	Jm kg.m2
112M1	0.75	0.021	-	-	-	-	15
112M2	1.5	0.022	-	-	-	-	15
112M3	2.2	0.023	1.5	0.023	-	-	30
132M1	3.7	0.059	2.2	0.059	-	-	45
132M2	5.5	0.064	3.7	0.064	-	-	75
160M1	7.5	0.117	5.5	0.117	-	-	110
160M2	11	0.148	7.5	0.148	-	-	150
160L	15	0.198	11	0.198	7.5	0.198	220
180L	-	-	15	0.36	11	0.36	300
200L	-	-	22	0.637	15	0.632	450
225M	-	-	30	0.832	22	0.832	600
250M1	-	-	-	-	30	1.45	800

安裝及外型尺寸：
安裝尺寸可以參考YZR、YZ系列電機。

YZE系列安裝及外型尺寸

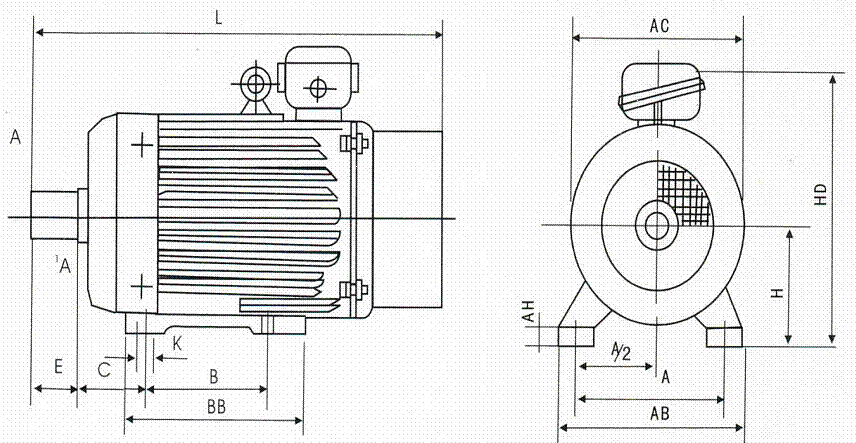

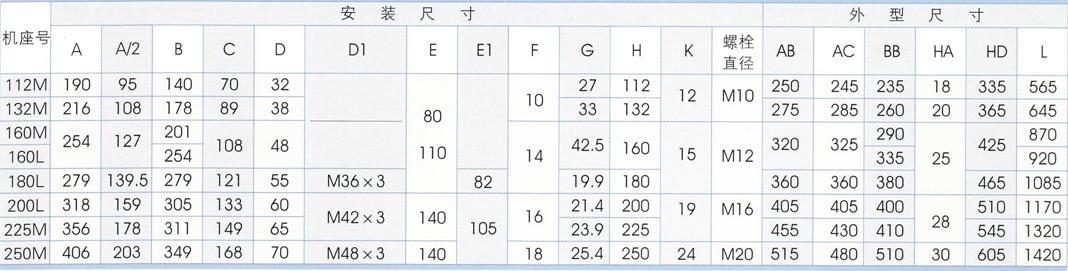

（1） YZE系列IM1001、IM1003卧式安裝、機座帶底腳、端蓋上無凸緣的電動機

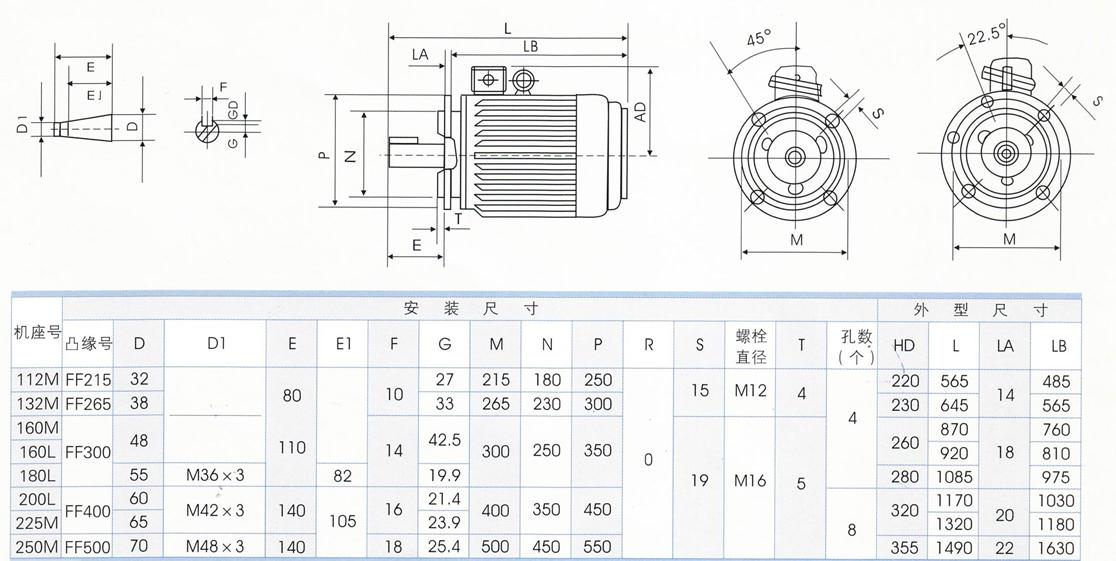

（2） YZE系列IM3001、IM3003、IM3011、IM3013立式安裝、機座不帶底腳、端蓋上有凸緣的電動機
