HZR2、HZ2起重冶金電機

産品概述：
系列起重及冶金用渦流制動繞線轉子三相異步電動機

HZR2、HZ2系列電機是替代JZR2、JZ2系列的為封閉自扇冷式三相異步電動機。HZR2、HZ2系列電機與JZR2、JZ2系列電機安裝尺寸一緻，電氣參數符合國家相關标準要求。HZR2為繞線型，HZ2鼠籠型，兩者均可作為各種類型的起重和冶金輔助設備的驅動之用。電動機可安裝于室内或室外，并能在下列環境中正常運轉：多灰塵的場所；冷卻介質溫度不超過40℃；海拔不超過1000米。
電動機在下述工作條件下能正常運轉：經常的快速起動的逆轉；經常的機械振動的沖擊；經常的電氣的機械制動。

技(jì )術數據：
1 電動機的定額為斷續制，以10分鍾為一個周期，其負載持續率分别為25%、40%及60%，并以25%這基準（見下表）。

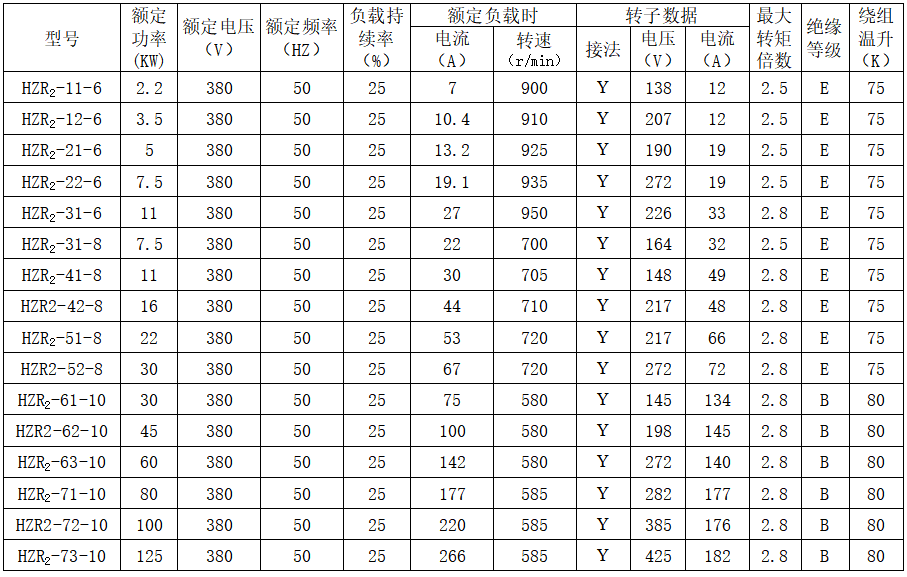

HZR2系列

注：F級絕緣産品的繞組溫升為80℃

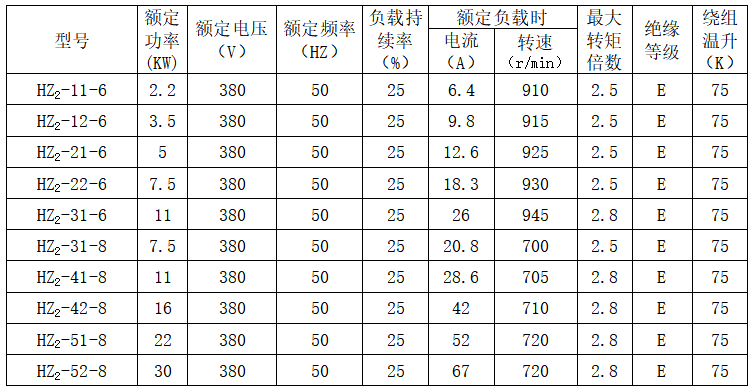

HZ2系列

注：F級絕緣産品的繞組溫升為80℃

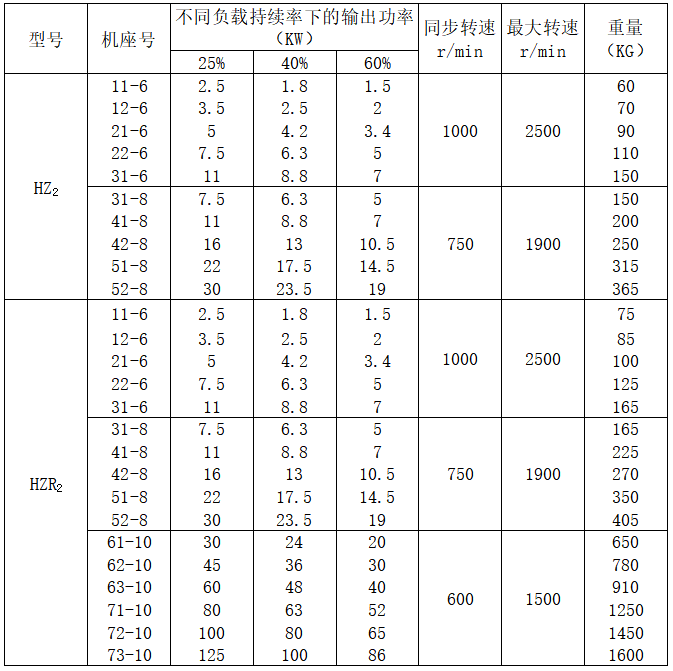

2 銘牌上标志的是負載持續率為25%時的額定功率，對其它不同負載持續率下的功率（見下表）。

安裝及外型尺寸：
HZR2系列安裝及外型尺寸的電動機

機座号	A	B	C	D	D1	E	E1	F	G	H	K	L1	L
HZR2-11	220	150	133	35	—	80	—	10	30.5	125	17	600	682
12	220	205	133	35	—	80	—	10	30.5	125	17	655	737
21	245	190	143.5	40	—	110	—	12	35.5	140	22	687	799
22	245	243	143.5	40	—	110	—	12	35.5	140	22	740	852
31	280	260	155.5	50	—	110	—	16	45	160	22	770	884
41	330	220	183	65	M42	140	105	18	24	180	26	840	988
42	330	300	183	65	M42	140	105	18	24	180	26	920	1068
51	380	275	223.5	70	M48	140	105	20	26	225	33	984	1124
52	380	355	223.5	70	M48	140	105	20	26	225	33	1064	1204
61	520	345	256	90	M60	170	130	24	35	280	39	1160	1335
62	520	445	256	90	M60	170	130	24	35	280	39	1270	1435
63	520	540	256	90	M60	170	130	24	42	280	39	1370	1435
71	640	440	323	110	M80	210	165	32	42	355	46	1429	1645
72	640	510	323	110	M80	210	165	32	42	355	46	1499	1715
73	640	590	323	110	M80	210	165	32	42	355	46	1579	1795

HZ2系列安裝及外型尺寸的電動機

機座号	A	B	C	D	D1	E	E1	F	G	H	K	L1	L
HZ2-11	220	150	133	35	—	80	—	10	30.5	125	17	474	560
12	220	205	133	35	—	80	—	10	30.5	125	17	529	615
21	245	190	143.5	40	—	110	—	12	35.5	140	22	564	675
22	245	243	143.5	40	—	110	—	12	35.5	140	22	617	728
31	280	260	155.5	50	—	110	—	16	45	160	22	650	768
41	330	220	183	65	M42	140	105	18	24	180	26	687	844
42	330	300	183	65	M42	140	105	18	24	180	26	767	924
51	380	275	223.5	70	M48	140	105	20	26	225	33	821	967
52	380	355	223.5	70	M48	140	105	20	26	225	33	901	1047
