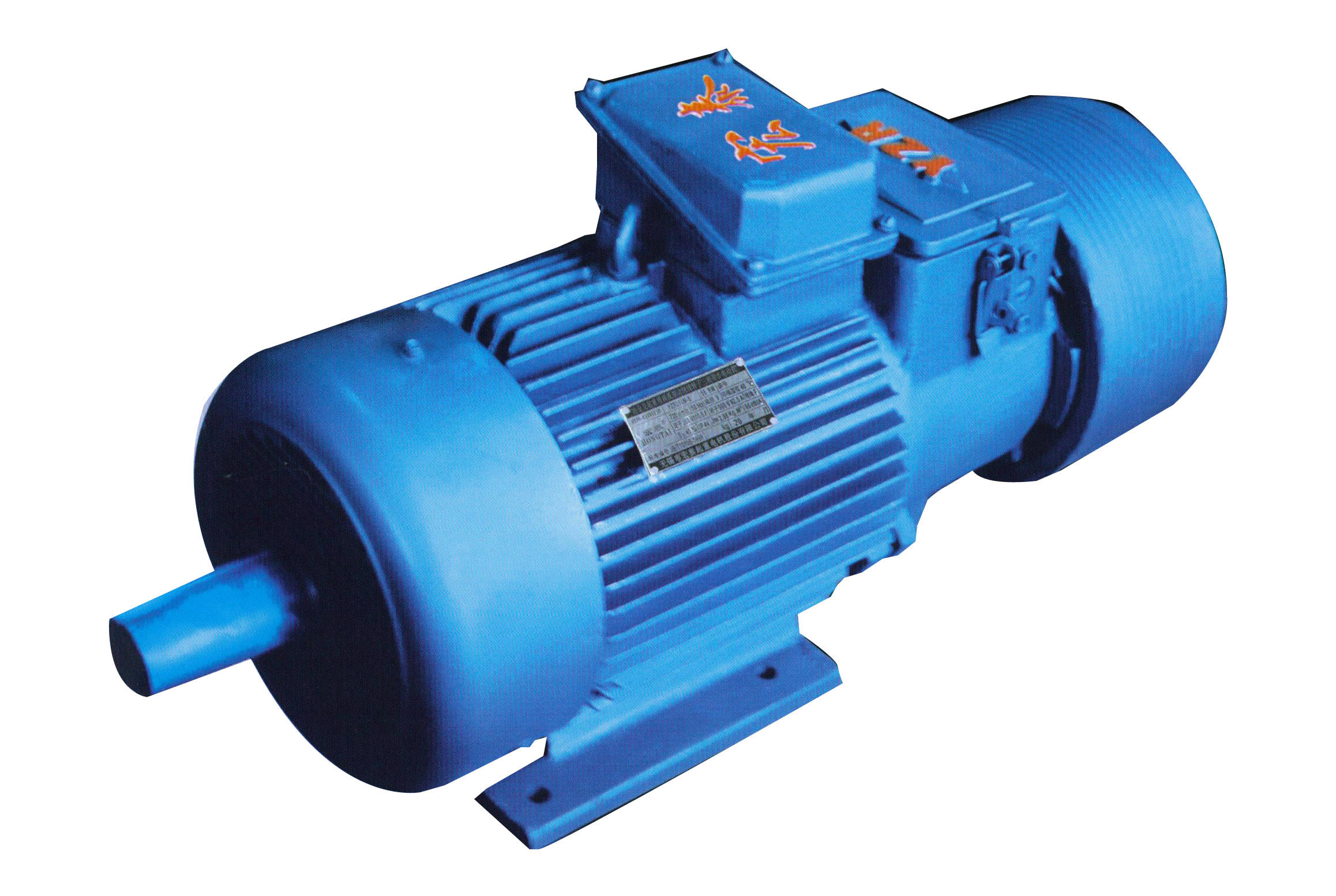

YZRW渦流制動起重冶金電機

産品概述：
系列起重及冶金用渦流制動繞線轉子三相異步電動機
1 YZRW 系列起重及冶金用渦流制動繞線轉子三相異步電動機是由YZR系列電動機和裝于其副軸伸的渦流制動器組成。它把驅動和調速兩種功能集于一體：具有穩定的低速調速特性和無失控、運轉可靠等優點。
2 渦流制動電動機在下列環境條件下能正常運行：
（1）冷卻介質溫度不超過60℃（H級絕緣的電動機）或40℃（F級絕緣的電動機）；
（2）海拔不超過1000m；
（3）經常的、顯著的機械振動和沖擊。
3 渦流制動電動機是濕熱帶氣候環境的派生産品，其繞組及表面護層經過特殊的浸漬和處理、除第2條規定外，并能在下述環境條件下正常運行。
（1）25℃時，最濕月份的月平均最高相對濕度為90％；
（2）最低環境空氣濕度－15℃；
（3）頻繁的起動制動。
4 渦流制動電動機在額定電壓下，基準工作制時，最大轉矩對額定轉矩之比的保證值不低于下表的規格：

額定功率KW	最大轉矩Tb/額定轉矩TN
≤5.5	2.3
＞5.5～11	2.5
＞11	2.8

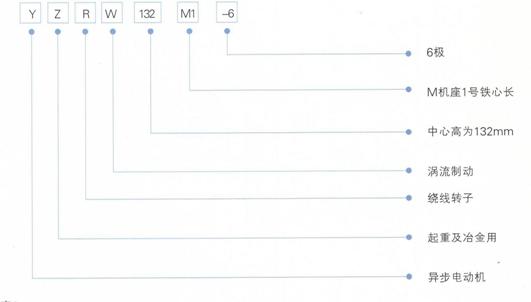

5 電動機型号含意：

工作制及技(jì )術數據：
工作制：渦流制動電動機的基準工作為S3，電動機基準負載持續率為40%，渦流制動器的基準負載持續率為15%，每一個工作周期均為10分鍾。渦流制動電動機在基準工作時的額定功率，飛輪轉矩（GD2）。轉子開路電壓及其渦流制動器的額定制動力矩和限定制動力矩，飛輪轉矩（GD2）與機座号的對應關系見下表

	機座号		112M	132M1	132M2	160M1	160M2	160L	180L	200L	225M	250M1	250M2	280S	280M
渦流制動電 動機	1000 r/min	功率 KW	1.5	2.2	3.7	5.5	7.5	11	15	22	30	37	45	55	75
		Jm1 Kg.m2	0.03	0.06	0.07	0.12	0.15	0.2	0.39	0.67	0.84	1.52	1.78	2.35	2.86
		轉子開路電壓V	100	132	185	138	185	250	218	200	250	250	290	280	370
	750 r/min	功率 KW	－	－	－	－	－	7.5	11	15	22	30	37	45	55
		Jm1 Kg.m2	－	－	－	－	－	0.20	0.39	0.67	0.82	1.52	1.79	2.35	2.86
		轉子開路電壓V	－	－	－	－	－	205	172	178	232	272	335	305	360
	600 r/min	功率 KW	－	－	－	－	－	－	－	－	－	－	－	37	45
		Jm1 Kg.m2	－	－	－	－	－	－	－	－	－	－	－	3.58	3.98
		轉子開路電壓V	－	－	－	－	－	－	－	－	－	－	－	150	172
渦流制動電 動機	渦流制動器	額定制動力矩N·m	7	18		64			118	170	235	390		590
		額定轉速 r/min	100	100		100			100	100	100	100		100
		限定制動力矩N·m	26	64		196			245	390	540	785		1180
		GD2 kg·m2	0.13	0.3		0.6			1.3	1.9	2.9	5.3		8.8

電動機的結構：
防護等級：一般環境用渦流制動電動機為IP44，冶金環境用渦流制動電動機為IP54，渦流制動器為IP00。冷卻方法：

代号	可供的機座号	備注
IC0041	112—132	全封閉電動機，機殼冷卻，無外風扇
IC0141	160—315	全封閉扇冷式電動機，機殼有冷卻器

3 結構及安裝型式：渦流制動電動機的結構及安裝形式為IM1001、IM1003、IM3011、IM3013、并按下表規定制造：

結構及安裝形式	代号	制造範圍（機座号）
	IM1001	112～160
	IM1003	180～280
	IM3011	112～160
	IM3013	180～280

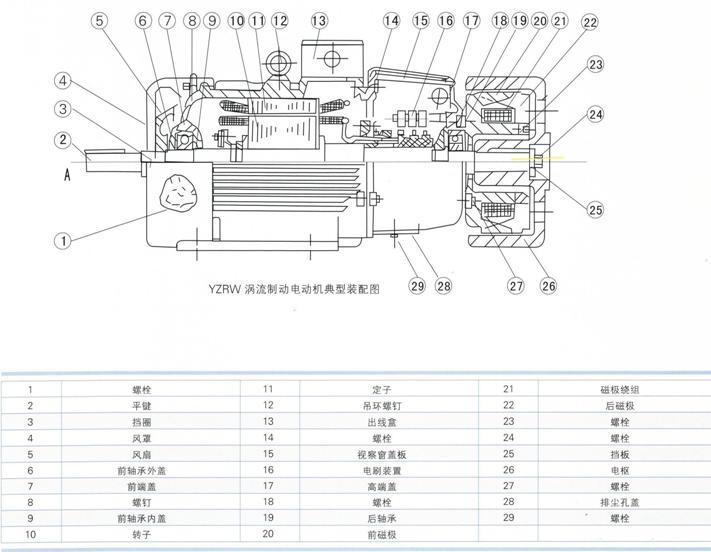

4 絕緣等級：渦流制動電動機絕緣等級分為H級和F級。H級絕緣的渦流制動電動機适合在嚴酷的工作條件下使用。接線盒：渦流制動電動機的接線盒位于機座頂部，可從機座的任一側進行接線。渦流制動器的磁極和電樞：渦流制動器的磁極繞組固定在渦流制動電動機的高端蓋上。渦流制動器的電樞用鍵聯接在渦流制動電動機一端軸伸上，并用檔闆和螺栓鎖緊，防止電樞軸向移動。電動機零部件名稱：如下圖

安裝及外型尺寸：

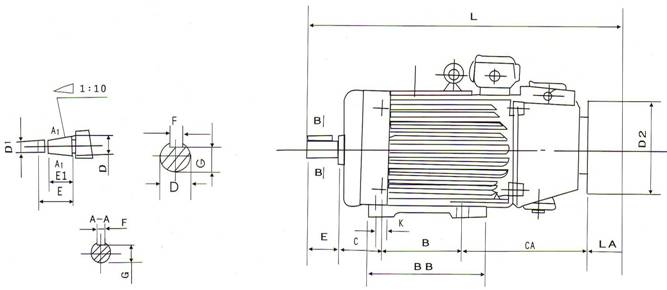

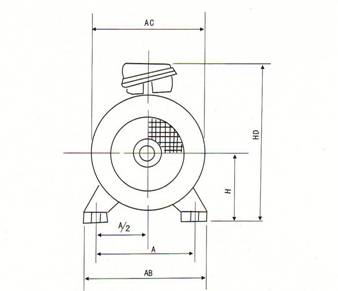

1 YZRW系列IM1001、IM1003卧式安裝、機座帶底腳、端蓋上無凸緣的渦流制動電動機

機座号	安裝尺寸																									外形尺寸
	A		A/2		B		左右 B 之差	C		左右 C 之差	D		D1	E		E1	F（N9）		G		H		CA	K		BB	AB	AC	HD	L	D2	LA
	基本尺寸	極限偏差	基本尺寸	極限偏差	基本尺寸	極限偏差		基本尺寸	極限偏差		基本尺寸	極限偏差	基本尺寸	基本尺寸	極限偏差	基本尺寸	基本尺寸	極限偏差	基本尺寸	極限偏差	基本尺寸	極限偏差	基本尺寸	基本尺寸	極限偏差
112M	190	±0.7	98	±0.5	140	±0.7	±0.7	70	±2.0	0.3	32	+0.018 +0.002	﹣	80	±0.37	﹣	10	0 -0.036	27	0 -0.20	112	0 -0.50	283	12	+0.42 0	235	250	245	330	698	Φ220	125
132M	216		108		178			89			38								33		132					260	275	285	360	775	Φ260	145
160M	254	±1.05	127	±0.75	210	±1.05	±1.05	108	±3.0	0.45	48			110	±0.43	﹣	14	0 -0.043	42.5		160		317	15		290	320	325	420	916	Φ315	171
160L					254																					335				960
180L	279		139.5		279			121			55		M36×3			82			19.9		180		319			380	360	360	460	1070	Φ335	241
200L	318		159		305			133			60		M42×3	140	±0.5	105	16		21.4		200		375	19	+0.52 0	400	405	405	510	1175	Φ395	222
225M	356		178		311			149	±4.0		65								23.9		225		425			410	455	430	545	1270	Φ445	245
250M	406	±1.40	203	±1.00	349	±1.40	±1.40	168		0.60	70		M48×3				18		25.4		250		488	24		510	515	480	605	1455	Φ495	310
280S	457		228.5		368			190			85		M56×4	170		130	20	0 -0.052	31.7		280	0 -1.0	500			530	575	535	665	1569	Φ555	341
280M					419																					580				1620
315S	508	±1.40	254	±1.00	406	±1.40	±1.40	216	±4.0	0.60	95		M64×4				22		35.2		315		550	28			640	620	750	1635	Φ610	280
315M					457																					630				1685

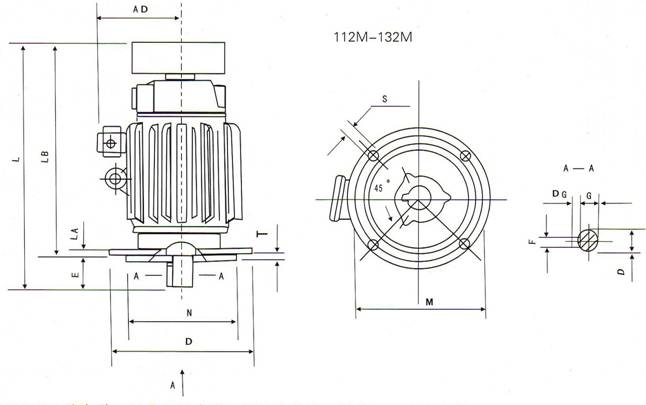

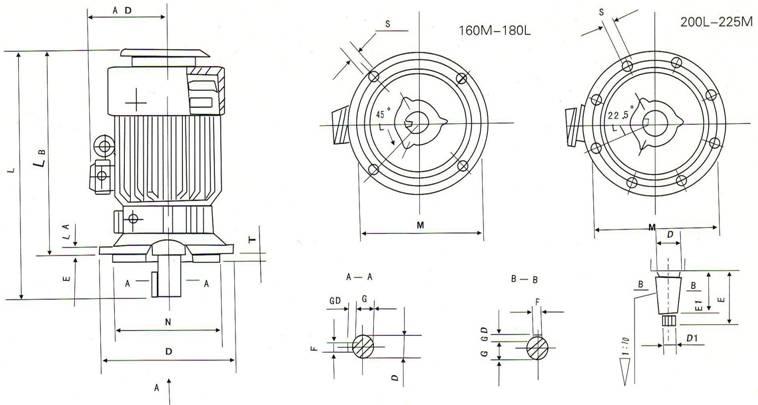

2 YZRW系列IM3011、IM3013立式安裝、機座不帶底腳、端蓋上有凸緣、軸伸向下的渦流制動電動機

座号	安裝尺寸及公差																									外形尺寸
	凸緣代号	M	N		P	LA	T	S		螺栓直徑	孔數（個）	D		D1	E		E	鍵				鍵槽				T	LB	AD
			基本尺寸	極限偏差				基本尺寸	極限偏差			基本尺寸	極限偏差		基本尺寸	極限偏差		F（h9）		GD		F(N9)		G
																		基本尺寸	極限偏差	基本尺寸	極限偏差	基本尺寸	極限偏差	基本尺寸	極限偏差
112M	FF215	215	180	+0.014 -0.011	250	14	4	15	+0.43 0	M12	4	32	+0.018 -0.002	﹣	80	+0.39 0	﹣	10	0 -0.036	8	0 -0.09	10	0 -0.036	27	0 -0.2	735	655	220
132M	FF265	265	230	+0.016 -0.013	300							38												33		805	725	230
160M	FF300	300	250		350	18	5	19	+0.52 0	M16		48			110	+0.43 0		14	0 -0.043	9		14	0 -0.043	42.5		1084	974	250
160L																										1128	1018
180L				55								﹣	M36×3	82			19.9							1241		1131	280
200L	FF400	400	350	±0.018	450	20					8		60	M42×3	140	+0.50 0	105	16		10		16		21.4		1364	1224	320
225M													65													1453	1313
